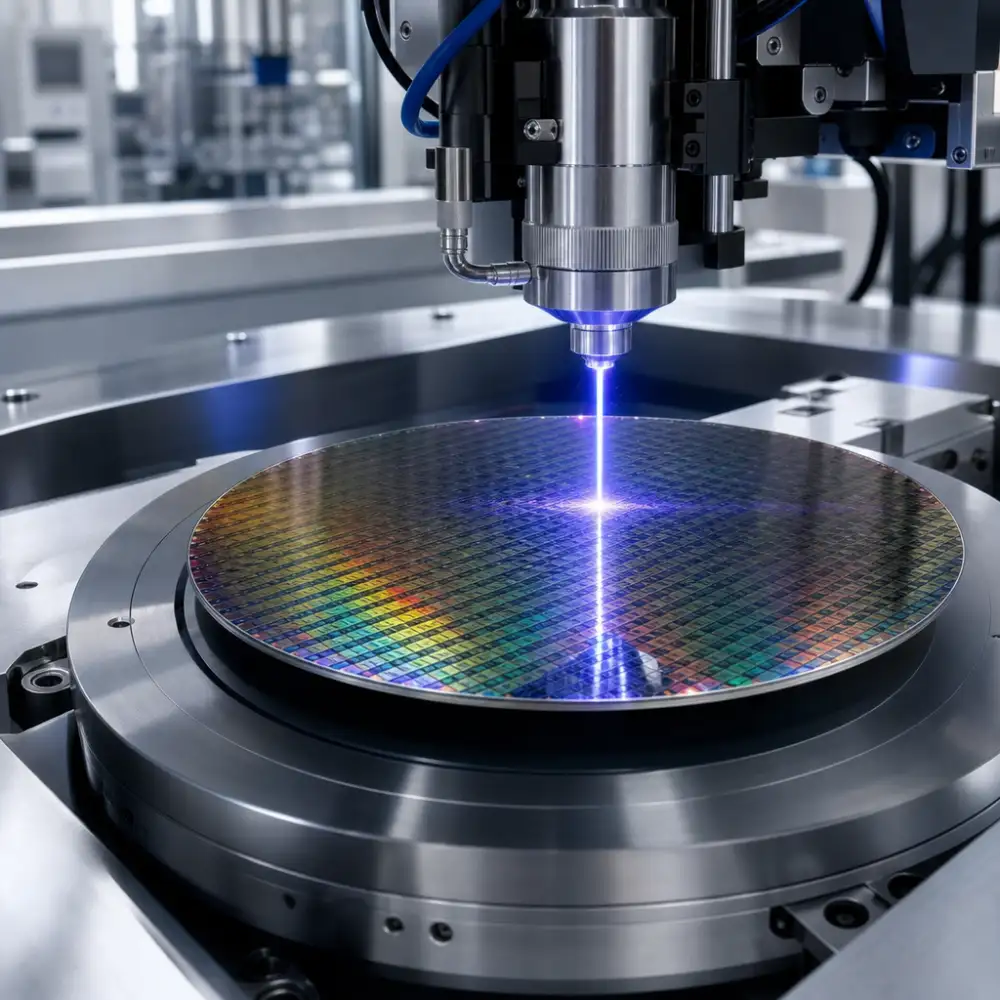

Laserové dělení waferů se v roce 2026 prosazuje jako klíčová technologie výroby čipů

Laserové dělení waferů se v roce 2026 stále více prosazuje jako klíčová technologie při výrobě polovodičových čipů, a to zejména tam, kde tradiční mechanické metody dělení narážejí na své limity. Princip laser dicingu spočívá v použití laserového paprsku k oddělení jednotlivých čipů z křemíkového nebo jiného polovodičového waferu, přičemž tento proces nahrazuje nebo doplňuje starší techniky založené na mechanickém řezání diamantovým kotoučem.

Hlavní výhodou laserového dělení je schopnost pracovat s křehkými a nízkohmotnostními materiály, aniž by docházelo k jejich fyzickému poškození. Mechanické řezání totiž vyvíjí na materiál tlak a vibrace, které mohou u tenkých nebo strukturálně citlivých waferů způsobit mikroskopické trhliny, odštěpení hran nebo úplné rozlomení čipu. Laserová technologie tento fyzický stres eliminuje, protože paprsek působí na materiál bezkontaktně nebo s minimálním mechanickým zatížením, což výrazně snižuje riziko poškození během výrobního procesu.

Tato vlastnost se stává stále důležitější s tím, jak výrobci polovodičů směřují k tenčím waferům a menším strukturám čipů. Miniaturizace elektroniky vyžaduje, aby jednotlivé čipy byly co nejmenší a nejlehčí, což ale zároveň zvyšuje jejich náchylnost k poškození při dělení. V takových případech se laserové dělení jeví jako vhodnější řešení než konvenční mechanické metody, protože dokáže zachovat strukturální integritu i u velmi jemných materiálů.

Zásadním předpokladem pro úspěšné využití této technologie je ovšem přesná kontrola nad celým procesem. Bez pečlivého nastavení parametrů, jako je intenzita laseru, rychlost řezu nebo hloubka zaostření, nelze dosáhnout požadovaného výnosu funkčních čipů. Výrobci proto musí věnovat značnou pozornost kalibraci zařízení a monitorování procesu v reálném čase, aby minimalizovali počet vadných kusů a maximalizovali efektivitu výroby.

Přesnost je v tomto kontextu klíčovým faktorem, protože i malé odchylky v nastavení laseru mohou vést k nekvalitnímu řezu, tepelnému poškození okolního materiálu nebo nedostatečnému oddělení čipů. Vzhledem k tomu, že polovodičový průmysl pracuje s velmi malými tolerancemi a vysokými nároky na kvalitu, je nutné, aby byl proces laserového dělení pod neustálým dohledem a aby se parametry přizpůsobovaly konkrétnímu typu materiálu a tloušťce waferu.

Výnos, tedy poměr funkčních čipů získaných z jednoho waferu, patří mezi nejsledovanější ukazatele efektivity výroby. Vzhledem k vysokým nákladům na výrobu polovodičových materiálů a rostoucí složitosti čipů je i malé zlepšení výnosu ekonomicky významné. Laserové dělení tak nabízí prostor pro optimalizaci výrobního procesu, pokud jsou dodrženy přísné standardy kontroly kvality.

V praxi to znamená, že výrobci polovodičů investují do sofistikovaných laserových systémů, které umožňují přesné nastavení parametrů řezu pro různé typy materiálů a aplikace. Tato flexibilita je důležitá, protože ne všechny wafery mají stejné vlastnosti – liší se tloušťkou, materiálovým složením i strukturou vrstev, což vyžaduje individuální přístup k procesu dělení.

Vzhledem k pokračujícímu trendu miniaturizace a rostoucím nárokům na výkon elektronických zařízení lze očekávat, že význ
